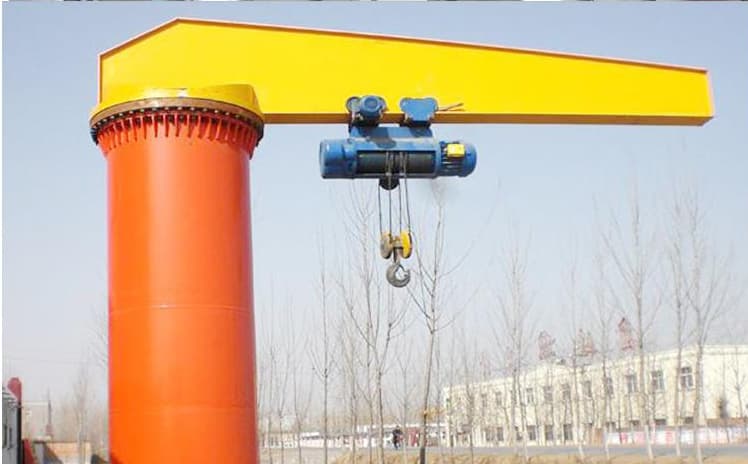

立柱式悬臂吊起重机安装

立柱式悬臂吊起重机安装前，应根据装箱单核对产品和技术文件有无缺少或损失，运输途中引起的旋臂横梁弯扭变形、轴的锈蚀、碰伤等应分别进行校正或还原，另外每半年要对轴、轴承等转动零件进行清洗、润滑。

一、悬臂吊立柱安装

立柱安装，应使立柱与地面保持垂直，地脚板螺丝应拧紧牢固，不可有松动现象。底板和基础要贴合良好。如配有电动葫芦则基础应预埋电缆和接地设施，预埋电缆从基础引出，接地电阻不得大于4欧姆。如是抱柱式悬臂吊，应先把下端（带旋转圆柱）部分用螺杆与水泥柱连接好。然后再安装上端连接板。

如采用化学螺栓，先将大底板用化学螺栓与地面固定。注意大底板要保持水平状态，等化学螺栓完全凝固后，再将立柱垂直于大底板，与大底板连接。（注意事项：地面厚度应大于300mm且水泥标号≥C30；如地面为钢筋混凝土，水泥厚度应达到200mm。如果不达标，建议做基础预埋）。

二、旋臂梁安装

1. 旋臂梁安装，请按下列顺序进行：
2. 先将横梁水平吊起；
3. 将回转装置与旋臂梁连接，安装减速机；
4. 在旋臂横梁轨道上安装电动葫芦及行走小车。（安装方法严格按环链电动葫芦附带的《使用维护说明书》安装）；
5. 在横梁顶端安装C型轨道。C型轨道内有自制滑行小车，并应和环链电动葫芦上的电器控制箱在同一侧面上；
6. 将横梁上所有电器进行电线连接安装，并留有长度适当的电源线，C型轨道小滑车与电缆分别用绑线捆扎固定。

上述步骤进行完毕，即可进行旋臂梁的整体吊装。

总体完毕后再安装传动齿轮防护罩（双雕特制）

注意：

在立柱内安装集电环等部件时，应采取的措施（如预先用绳子捆住），以防止不慎掉入立柱内（此项双雕产品已装好）。如本机在室外安装使用时，需加装可靠的防雨措施。

旋臂横梁与立柱组装装配后应做到：

• 应使滚轮与滚道贴合良好；
• 回转旋臂能围绕立柱360°灵活转动；
• 调整好调整垫片使旋臂横梁端部达到上挠度F≥R/250（R为回转半径）。
